一、裝置概述

　　TDR930系列綜合保護測控裝置，硬件內核采用高性能32位高性能數字信號處理器DSP，6條流水線技術有效地加快了數據處理速度，既能滿足保護的實時性的要求，又可滿足測量高精度的要求;每周波32點采樣速率，動態頻率跟蹤，保證了遙測的精度和響應速度，同時使保護捕獲暫態信號的能力大大提高。

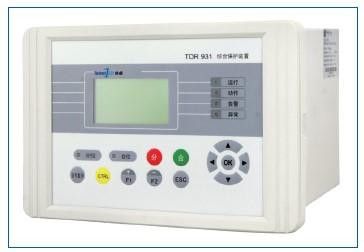

　　TDR931綜合保護測控裝置適用于 110kV 及以下的線路保護、母聯保護、電容器保護、電動機保護、變壓器保護等，提供了完整的電流電壓保護，可根據要求選配復合電壓閉鎖(方向)電流保護、反時限、過電流保護、零序電流保護、零序電壓保護、過壓保護、低壓保護、負序保護、接地保護、非電量保護、重合閘、頻率保護、逆功率保護等。

　　TDR934電動機綜合保護裝置適用于10kV及以下電壓等級的高壓電動機綜合保護和測控裝置。保護配置了電流速斷保護(高值和低值兩段)、過電流保護、過負荷保護、兩段負序電流保護、過壓保護、低壓保護、過熱保護、過熱禁止再啟動保護、啟動過長保護、堵轉保護、零序電壓保護、零序電流保護、非電量保護等。

　　TDR935系列數字式變壓器保護裝置由差動保護、非電量保護、后備保護構成了電力變壓器成套保護，提供了二次諧波制動的比率差動保護、差動速斷保護、復合電壓閉鎖(方向)電流保護、過電流保護、零序電流保護、間隙零序電流保護、零序過電壓保護和過負荷保護等功能。

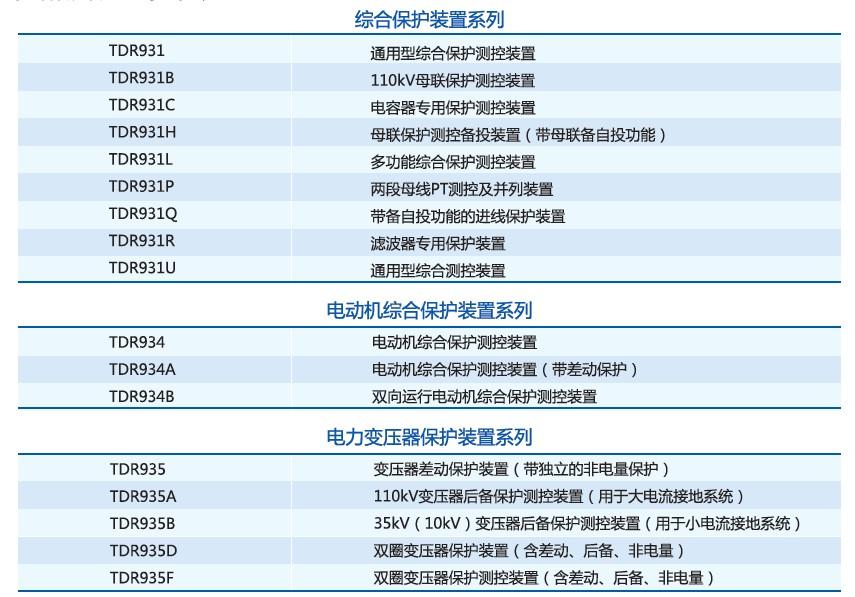

TDR930系列綜合保護裝置型號一覽表

　　二、主要特點

　　● 矢量圖顯示技術，直觀顯示相位，校驗極性簡單

　　● 故障錄波技術，再現故障的過程，便于故障分析

　　● 完整的事件記錄與操作記錄，便于事件分析和過程追溯

　　● 獨特的防網絡風暴功能，有效保證網絡通信的裝置可靠性

　　● 兩路工業以太網通信，實現雙網冗余，通信實時可靠

　　● 多級密碼防護技術，保證系統的安全運行，同時保證了操作的安全性

　　● 輔助軟件DRS Express，支持設備遠程管理，便于設備調試、維護和故障分析

　　● 采用高電磁兼容性能機箱和高抗干擾電路設計，性能達到行業標準最高等級

　　三、專有核心技術

　　TDR930系列綜合保護測控裝置獨有的虛擬現實與現實同步技術，使用戶能夠在遠方終端(如：計算機、PAD等)上運行虛擬的保護裝置，虛擬保護裝置的外觀和操作與現實裝置完全一致，便于用戶進行產品培訓與學習。

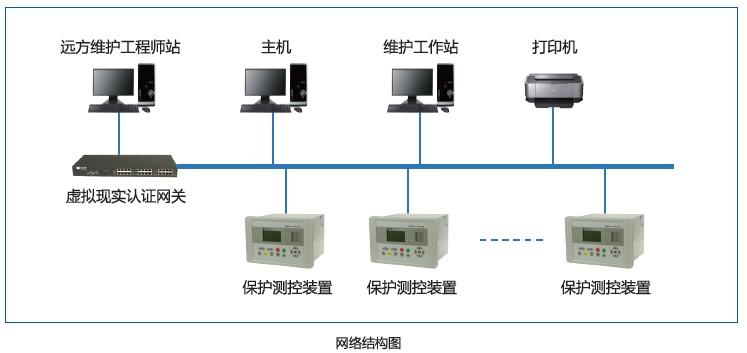

　　同時，遠方終端通過以太網與真實裝置連接，虛擬裝置能夠同步再現真實裝置的全部信息，而且能夠?qū)φ鎸嵅僮鬟M行同步操作，真正做到直觀的遠程維護、遠程管理。

　　虛擬現實與現實同步技術的應用，將極大的提高產品的運行、維護、管理、使用、培訓水平，解決了不便于操作環境中人員安全問題，提高了效率。
